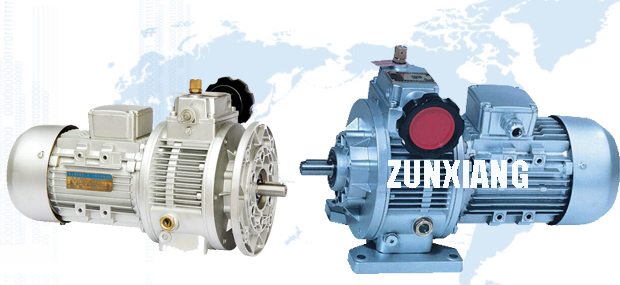

產品概述：
MB無級變速機的結構主要由壓緊的主動輪裝置、摩檫傳動機構、調速控制機構組成，因此受到廣大客戶的青睞。該機的工作原理：帶錐度的主動輪和壓盤被一組碟形彈簧壓緊，輸入軸與主動輪用鍵聯接，而組成壓緊的主動裝置。摩擦輪在自轉的同時作公轉運轉，通過行星摩擦輪的中心軸及滑塊軸承而帶動行星架轉動。在轉動手輪帶動調速凸輪改變角向位置的同時，調速凸輪的端面曲線經平面彈子夾和固定凸輪的端面曲線作用，使調速凸輪產生軸向移動，從而均勻改變調速凸輪和固定環之間的間隔，使錐度行星摩擦輪產生徑向移動。后均勻地改變了行星摩擦輪與主動輪、壓盤及固定環、調速凸輪摩擦處的工作半徑，實現穩定的無級變速。由于無級變速機設計結構合操作方便、傳動穩定等特點，所以廣泛用于食品機械、印刷、造紙機械、橡膠、塑料機械、陶瓷機械、制藥機械及各種工作生產流水線中的要求工藝參數多變和速度連續變化的場合，還具備了新產品試制過程中探求機器理想的工作速度。
性能特點：
1.無級變速機全機密封，可適用于潮濕、多塵、有輕度腐蝕性的工作環境。
2.高強度：在加沖擊負栽或機器逆轉時，本機性能可靠，能精確轉動，無后座力。
3.同軸結構：輸入軸、輸出軸同向旋轉，體積小、重量輕。
4.MBW型無級變速器調速精度高：調速精度為1--0.5轉，并且變速范圍大。
5.性能穩定：本機的傳動部件都經過特殊的熱處理，加工摩檫部位，潤滑良好，運行平穩、噪音低、壽命長。
6.組合能力強：本機可與各種類型減速機組合，實現低轉速，大扭規，恒定的變速效果。
技術參數：
基本型調速范圍: 200-1000(r/min)
配其他減速機組合型調速范圍: 0.001-2000(r/min)
扭矩范圍: 1.5-85870N.M
功率范圍: 0.18-22kW
2、 基礎型可以與任意的減速機進行組合（下面舉例說明）
1)、配K系列斜齒輪-錐齒輪組合：MB-K
2)、配F系列平行軸斜齒輪組合：MB-F
3)、MBWY-CT陶瓷機械專用型
4)、配二級齒輪組合： MBW-2C
5)、配齒輪組合：MBW-C MBWY-C MBW2-C MBW2Y-C MBW3-C MBW3Y-C
6)、配單級擺線針輪減速機組合：MB-X
7)、配蝸輪減速機組合：MB-RV
8)、配R系列斜齒輪減速機組合：MB-R
9)、配S系列斜齒輪蝸輪蝸桿組合：MB-S
10)、配雙級擺線組合：MB-XE

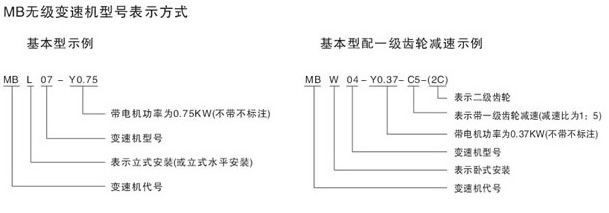

型號分類：
1、 MBL型系列無級變速機基礎型減速機型號：
MB02、MB04、MB07、MB15、MB22、MB40、MB55、MB75、MB150、MB220
|
選型參數及尺寸參數查看 :
